фільтрувальні бочки
Поруч з хімічної очищенням води велике значення має і механічна очистка води, яка представляє собою очищення води за допомогою фільтраційного бака. Процес фільтрації води є щоденною необхідністю, навіть якщо басейн знаходиться не в робочому стані, весь обсяг води повинен пройти через фільтр 2-3 рази протягом доби.
Фільтруюча установка складається з: фільтра, насоса, шестипозиційний клапана для фільтру, манометра та іншого допоміжного обладнання.

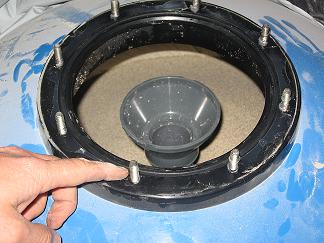

Принцип роботи фільтрує установки полягає в наступному: вода за допомогою насоса всмоктується в скіммер де відбувається її первісна груба очистка. Потім потік проходить через фільтруючу установку, де фільтруються мікроскопічні частинки. Таким чином, в басейн надходить очищена і прозора вода. Фільтр на 2/3 об'єму заповнюється піском фракції 0,6 - 0,8 мм. Пісок, якій знаходиться в бочці забруднюється при роботі, тому за допомогою режиму який, зазначений на клапані відбувається промивка піску, потік води йде в зворотному напрямку, забруднення видаляються з фільтра через вихідний отвір клапана. Клапан буває 4-х і 6-ти позиційними.
Також на клапані-перемикачі передбачені такі режими як:
-
фільтрація (здійснюється подача води з басейну в фільтраційну ємність, потім вода просочується через фільтруючий матеріал і прямує назад в басейн)
-
промивка (проводиться для очищення фільтруючого шару. Протягом 3-5 хвилин вода подається в резервуар від низу до верху, щоб розм'якшити пісок. Зерна піску труться одна об одну і очищаються від прилип бруду, яка несеться промивається водою в каналізацію)
-
усадка піску (функція служить для завершення промивання піску)
-
рециркуляція (в цьому режимі вода не фільтрується)
-
випуск (служить для спуску води з басейну з допомогою насоса)
-
закрито (доречно при проведень робот пов'язаних з чищенням предфільтра насоса, при ремонті або обслуговуванні насоса і т.д.)
-
консервація (необхідно при консервації басейну на зимові час)
На 4-х позиційного клапані відсутня функції «Злив води» і «Рециркуляція».
Існують такі види басейнових фільтрів:
- Одношарні фільтри,в яких очищення відбувається за допомогою кварцового піску. В одношарових пісочних фільтрах камера фільтрування виготовлена з поліестеру, який армований скловолокном.
-
Багатошарові фільтри, які очищають води за допомогою гідроантрацита і піску різних фракцій. На відміну від одношарових фільтрів, багатошарові справляються з складними забрудненнями.
-
Картріджні системи фільтрації характерним є застосування картриджів з різними наповненнями (гранульований вугілля, поліпропіленове волокно).
Піщані фільтри виготовляються з поліестеру, підсиленого скловолокном або високоміцного поліетилену, що забезпечує високу надійність, 6-ти позиційний клапан виготовляють з бронзи або пластика, матеріали стійкі до зовнішніх впливів.
Потужність фільтрувальної станції розраховується виходячи з розмірів басейну.
Фільтруючі баки

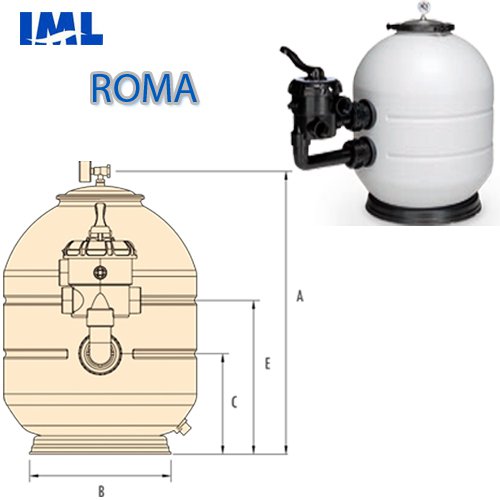

Фільтруючий бак ROMA з верхнім вентилем
 |
 |
| Артикул | Діаметр, d | Проток, м3/ч | Об'єм басейна, м3 |
Пісок, кг | Підкл., дюйм |
Розмір | виробник | Ціна | |||
| А | В | С | Е | ||||||||
| FEC-400-VT | 400 | 6 | 30 | 50 | 1 ½" | 825 | 340 | 595 | 660 | IML | - |
| FEC-450-VT | 450 | 8 | 30 - 40 | 70 | 1 ½" | 870 | 340 | 645 | 705 | IML | - |
| FEC-500-VT | 500 | 10 | 40 - 60 | 100 | 1 ½" | 915 | 430 | 690 | 750 | IML | - |
| FEC-600-VT | 600 | 14 | 60 - 80 | 200 | 1 ½" | 1015 | 430 | 790 | 850 | IML | - |
Фільтруючий бак ROMA з боковим 6-ти ходовим вентилем
 |
 |
| Артикул | Діаметр, d |
Проток, м3/ч |
Об'єм басейна, м3 |
Пісок, кг | Підкл., дюйм |
Розмір | виробник | Ціна | |||
| А | В | С | Е | ||||||||
| FEC-400-VL | 400 | 6 | 30 | 50 | 1 ½" | 610 | 340 | 235 | 360 | IML | - |
| FEC-450-VL | 450 | 8 | 30 - 40 | 70 | 1 ½" | 655 | 340 | 230 | 355 | IML | - |
| FEC-500-VL | 500 | 10 | 40 - 60 | 100 | 1 ½" | 700 | 430 | 240 | 365 | IML | - |
| FEC-600-VL | 600 | 14 | 60 - 80 | 200 | 1 ½" | 800 | 430 | 290 | 415 | IML | - |
Фільтруючий бак VERONA з верхнім 6-ти ходовим вентилем
| Артикул | Діаметр, d | Проток, м3/ч | Об'єм басейна, м3 |
Пісок, кг | Підкл., дюйм |
Розмір | виробник | Ціна | |||
| А | H | M | N | ||||||||
| VRN-400-VT | 400 | 6 | 24 | 60 | 1 ½" | 345 | 909 | 737 | 670 | IML | - |
| VRN-500-VT | 500 | 9 | 36 | 100 | 1 ½" | 400 | 959 | 779 | 715 | IML | - |
| VRN-600-VT | 600 | 14 | 56 | 175 | 1 ½" | 495 | 1029 | 854 | 790 | IML | - |
Фільтруючий бак VERONA з боковим підключенням 6-ти ходовим вентилем
 |
 |
| Артикул | Діаметр, d |
Проток, м3/ч |
Об'єм басейна, м3 |
Пісок, кг | Підкл., дюйм |
Розмір | виробник | Ціна | |||
| А | H | M | N | ||||||||
| VRN-400-VL | 400 | 6 | 24 | 60 | 1 ½" | 345 | 710 | 410 | 285 | IML | - |
| VRN-500-VL | 500 | 9 | 36 | 100 | 1 ½" | 400 | 755 | 420 | 295 | IML | - |
| VRN-600-VL | 600 | 14 | 56 | 175 | 1 ½" | 495 | 830 | 450 | 325 | IML | - |

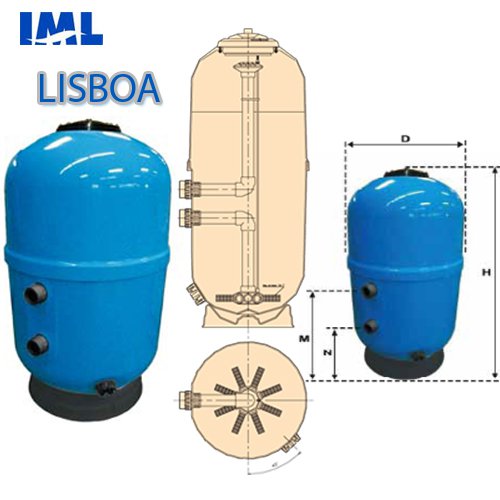

Фільтруючий бак LISBOA з боковим підключення 6-ти ходовим вентилем
 |
 |
 |
| Артикул | Діаметр, d | Проток, м3/ч | Об'єм басейна, м3 |
Пісок, кг | Подкл., дюйм |
Поверхн. фільтра, м2 | Розмір | виробник | Ціна | |||
| А | H | M | N | |||||||||
| FV-350 | Ø 350 | 5 | 40 | 50 | 1 ½" | 0,10 | 370 | 710 | 420 | 295 | IML | - |
| FV-450 | Ø 450 | 8 | 64 | 70 | 1 ½" | 0,16 | 455 | 765 | 430 | 305 | IML | - |
| FV-500 | Ø 500 | 9 | 72 | 90 | 1 ½" | 0,20 | 525 | 770 | 415 | 290 | IML | - |
| FV-500 | Ø 550 | 11,5 | 80 | 110 | 1 ½" | 0,25 | 585 | 790 | 415 | 290 | IML | - |
| FV-600 | Ø 600 | 14 | 112 | 125 | 1 ½" | 0,28 | 620 | 805 | 455 | 330 | IML | - |
| FV-650 | Ø 650 | 15 | 120 | 230 | 1 ½" | 0,33 | 685 | 860 | 495 | 310 | IML | - |
| FV-750 | Ø 750 | 21 | 168 | 305 | 2" | 0,44 | 715 | 915 | 570 | 340 | IML | - |
| FV-900 | Ø 900 | 30 | 240 | 515 | 2" | 0,60 | 935 | 1085 | 625 | 395 | IML | - |
Фільтруючий бак LISBOA з боковим підключенням 6-ти ходовим вентилем для громадських басейнів
| Артикул | Діаметр, d |
Проток, м3/ч |
Об'єм басейна, м3 |
Пісок, кг |
Подкл., дюйм |
Розмір | виробник | Ціна | ||
| H | M | N | ||||||||
| FV08-500 | Ø 500 | 9,5 | 72 | 195 | 1 ½" | 1365 | 480 | 605 | IML | - |
| FV08-600 | Ø 600 | 15 | 112 | 280 | 1 ½" | 1370 | 480 | 605 | IML | - |
| FV08-750 | Ø 750 | 22 | 120 | 518 | 2" | 1434 | 435 | 605 | IML | - |

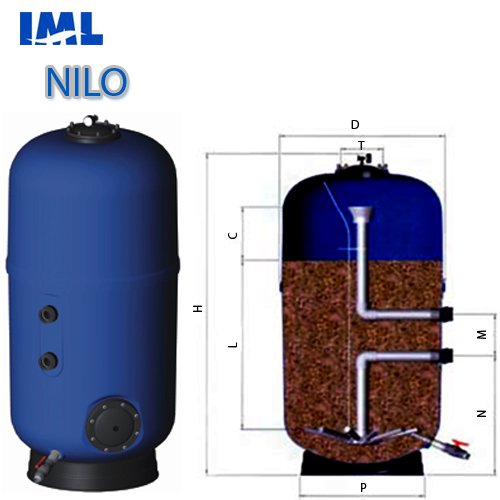

Фільтручий бак NILO з боковим підключенням 6-ти ходовим вентилем для громадських басейнів
 |
| Артикул | Діа- метр, d |
Проток, м3/ч |
Об'єм басейна, м3 |
Пісок, кг |
Подкл. дюйм |
Розмір | виробник | Ціна | ||||||
| H | M | N | L | C | P | T | ||||||||
| FINI100500 | Ø 500 | 9 | 64 | 240 | 1 ½" | 1650 | 125 | 780 | 1000 | 300 | 400 | 200 | IML | - |
| FINI100650 | Ø 650 | 15 | 72 | 375 | 1 ½" | 1700 | 125 | 775 | 1000 | 300 | 490 | 200 | IML | - |
| FINI100800 | Ø 800 | 24 | 112 | 620 | 2" | 1750 | 230 | 685 | 1000 | 300 | 625 | 200 | IML | - |
| FINI100950 | Ø 950 | 35 | 120 | 920 | 2 ½" | 1760 | 270 | 655 | 1000 | 300 | 705 | 200 | IML | - |
| FINI101050 | Ø 1050 | 43 | 168 | 1120 | 3" | 1895 | 270 | 630 | 1000 | 300 | 775 | 400 | IML | - |
| FINI101200 | Ø 1200 | 56 | 240 | 1500 | 4" | 1970 | 270 | 665 | 1000 | 300 | 940 | 400 | IML | - |
Кварцевий пісок
 |
 |
| Фракція піска, мм | кг | Ціна |
|---|---|---|
| 04 - 08 | 20 | - |
| 04 - 08 | 25 | - |
| 1 - 2 | 25 | - |
| 2 - 3 | 25 | - |
